DW115CNCX2A-1S

Parámetros técnicos de la máquina dobladora de tuberías totalmente automática

1.Introducción

2.1. Uso del equipo

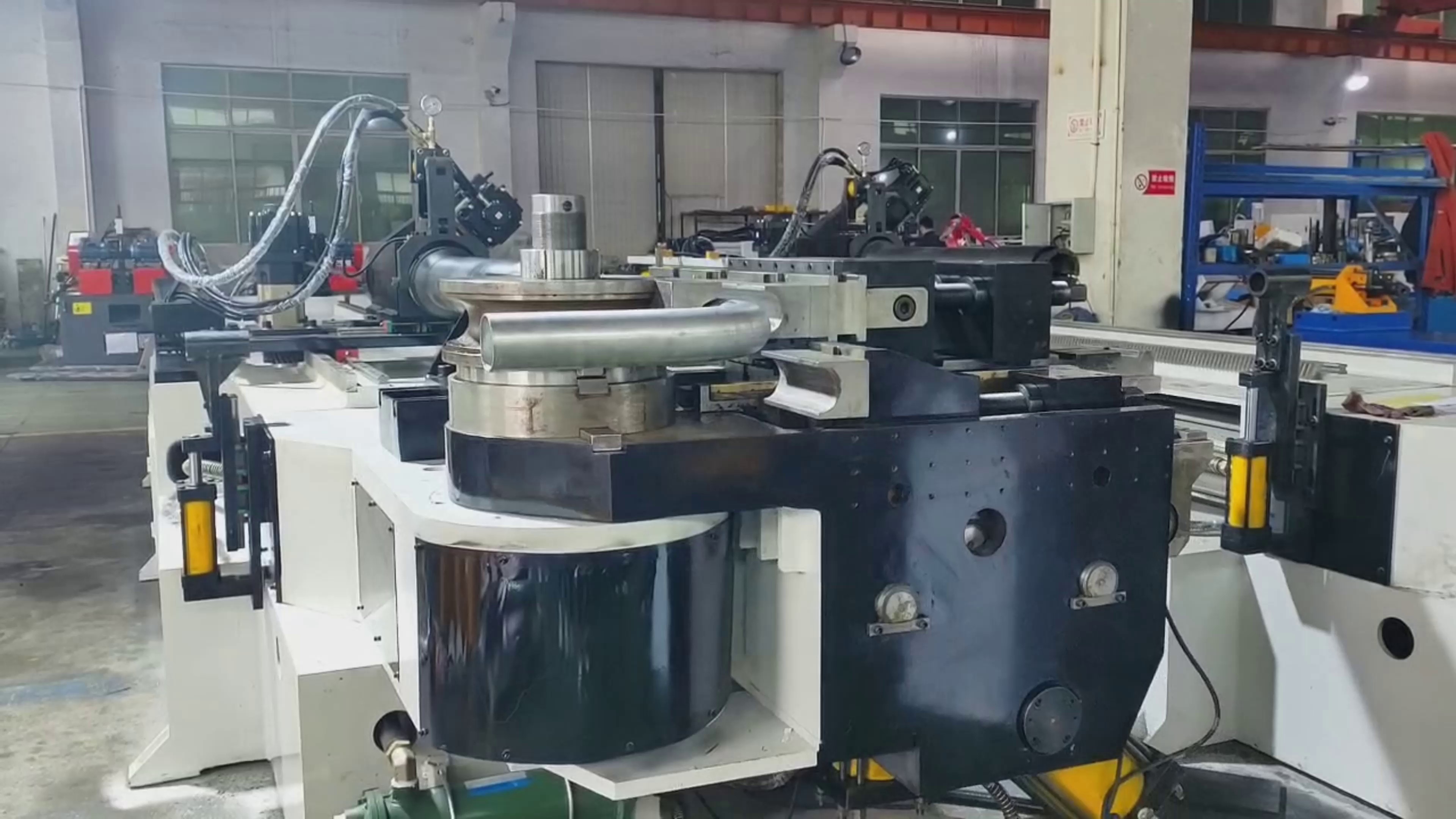

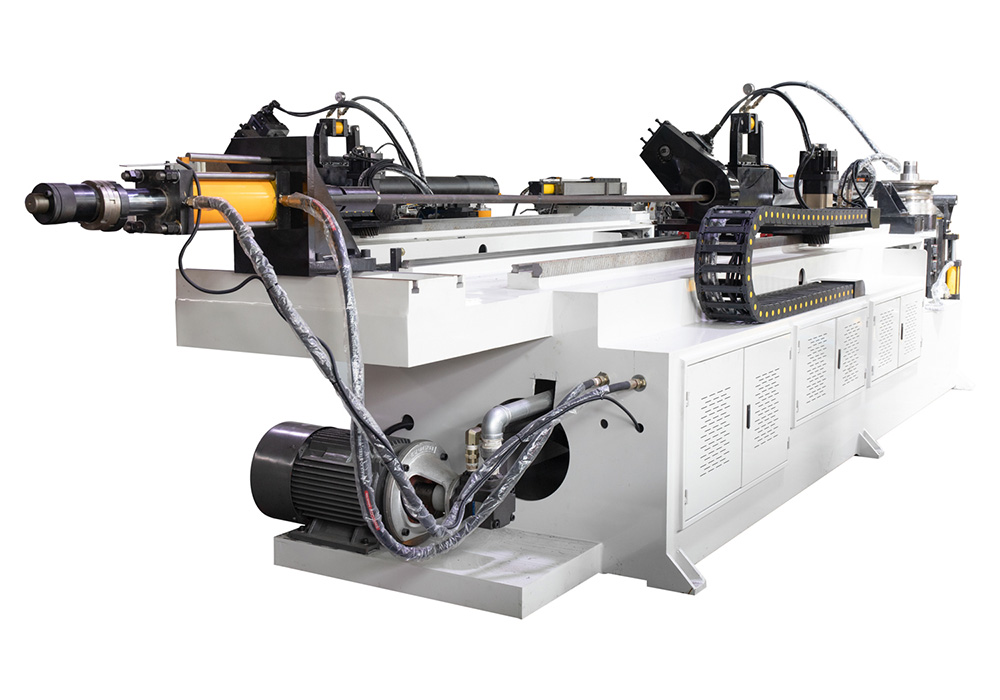

Este equipo es una máquina dobladora de tuberías CNC totalmente automática. Está equipada con un dispositivo completamente funcional para doblar accesorios de tuberías en el espacio tridimensional. Todo el proceso de doblado de la tubería se completa automáticamente mediante la introducción del programa. La máquina tiene características de fácil operación, rendimiento estable, alta eficiencia de trabajo y alto factor de seguridad. Es un equipo ideal para la industria de procesamiento de accesorios de tuberías.

2.Características del equipo

2.1. Tipo estructural

1. La máquina dobladora de tuberías CNC adopta una estructura de sujeción de tubería tipo brazo giratorio.
2. Adoptar método de doblado de tubería hidráulico.
3. Adoptar mecanismo de empuje lateral de placa guía hidráulico.
4. El sistema hidráulico de la máquina está equipado con un dispositivo de enfriamiento por agua para facilitar a los usuarios el control de la temperatura del aceite.
5. La dirección de doblado del accesorio de tubería es en sentido de las agujas del reloj cuando se observa desde arriba, que es la dirección del doblado de la tubería.

2.2. Control eléctrico y interfaz de operación

1. La interfaz de operación de la máquina dobladora de tuberías hidráulica CNC utiliza una pantalla táctil.
2. Resolución de visualización digital: ángulo de doblado 0.01°, rotación de tubo 0.01°, alimentación 0.01mm.
3. El sistema de control de la máquina dobladora de tuberías hidráulica CNC adopta un PLC industrial + control de computadora táctil.
4. Los parámetros de doblado se pueden establecer (preajustar) en la interfaz de operación.

2.3. Requisitos de calidad para doblar tuberías:

1. No se permiten arrugas en la superficie de la tubería en el doblado.
2. Después del doblado, no deberían haber surcos o depresiones notables en la superficie de la tubería causadas por el doblado.

2.4. La máquina de doblado de tuberías hidráulicas CNC tiene las siguientes características:

1. Sistema operativo: Edición profesional del sistema operativo WINDOWS XP.
2. Utilizando la guía de iconos conversacionales de Windows, la operación es sencilla y fácil de aprender, y el método de entrada del programa es conciso y sistemático.
3. Texto de visualización estándar: Conmutación entre chino/inglés. (Otros textos pueden cambiarse según las necesidades)
4. La capacidad máxima de memoria del programa de doblado es de 2 millones de grupos, y cada grupo puede programar hasta 45 doblados.
5. Introduzca directamente los parámetros de procesamiento de doblado. La máquina puede ejecutarse en un solo paso y pausarse durante la operación automática, para que se pueda realizar una intervención manual al doblar accesorios de tubería especiales, y también se puede reanudar la operación automática. También tiene una función de pausa, funciones automáticas y manuales. Después de un ciclo, se utiliza el interruptor para iniciar el siguiente ciclo. Cuando se necesita una parada de emergencia, se utiliza el botón de parada de emergencia.
6. El tiempo de almacenamiento de los programas de operación y los programas de doblado de tuberías es ilimitado, y los programas no se perderán debido a un corte de energía o un uso a largo plazo.
7. Tanto los programas como los datos están equipados con funciones de configuración de contraseña de usuario, que además de proteger los datos de cambios arbitrarios por otros. Cada dato puede rastrearse hasta la persona que lo modificó, facilitando la gestión de los datos e identificando responsabilidades.
8. Se pueden registrar los últimos 1.000 contenidos de procesamiento de doblado para facilitar la gestión por parte de los productores.
9. Mientras la máquina realiza el procesamiento automático, se puede seguir utilizando el controlador para introducir o editar programas.
10. Tiene la función de convertir valores de coordenadas XYZ a valores de procesamiento YBC, lo que facilita su uso para los operadores.
11. Después de introducir el programa, se puede calcular automáticamente la longitud total del accesorio de tubería.
12. Con función de espejo de programa, se puede obtener rápidamente el programa de forma simétrica de un programa de doblado de tubería.
13. Tiene una función de reversión de programa, que puede cambiar rápidamente al programa en el punto de inicio del otro extremo.
14. Al editar el programa, hay una columna de subprograma para la entrada de valores de ajuste fino. Los datos de procesamiento originales no se perderán después de corregir el programa varias veces debido a la prueba.
15. El programa de doblado de tuberías puede establecer la velocidad de movimiento independiente de cada eje de 0 a 9 en diez pasos en cada paso de procesamiento, para utilizarlo de manera flexible para diferentes objetos de trabajo y mejorar la eficiencia del trabajo. También hay un dial de velocidad externa para reducir o aumentar la velocidad de procesamiento según sea necesario.
16. Cuando es automático, tiene funciones de alimentación de retroceso y alimentación de vaivén para cambiar y satisfacer diferentes necesidades de procesamiento de accesorios de tubería.
17. Equipado con herramientas en pantalla como computadoras, cálculos de funciones trigonométricas y funciones de cálculo de longitud de arco de doblado para un fácil uso.
18. Equipado con funciones de conteo de volumen de procesamiento y tiempo de procesamiento.
19. Utilizando el sistema de origen absoluto, puede reiniciar la máquina cada mañana o después de una pausa. Puede entrar inmediatamente en el estado de espera de trabajo sin procedimientos complicados para encontrar el origen de cada eje.
20. La pantalla muestra simultáneamente el estado de posición y los cambios de ángulo de doblado de cada eje de acción de la máquina.
21. Cuando la máquina está realizando procesamiento automático, el controlador aún puede introducir o editar programas, lo que ahorra tiempo.
22. Si ocurre una situación accidental o error durante el procesamiento automático y se suspende la acción de la máquina, aún puede optar por dejar que la máquina continúe completando el trabajo no terminado de la pieza de tubería después de que se elimine la situación, para evitar el desperdicio de las piezas de tubería.
23. El programa de control tiene una función de visualización de texto para detectar automáticamente errores y contramedidas. Los mensajes sobre fallos de la máquina o operaciones ilógicas se muestran directamente en la pantalla, con instrucciones para los métodos de reparación para prevenir errores humanos que dañen la máquina y reducir la dificultad de mantenimiento. Los registros de mensajes de alarma detectados automáticamente mencionados anteriormente se pueden guardar automáticamente para referencia futura de mantenimiento.
24. La función de configuración del modo automático o manual puede establecer una variedad de modos de trabajo diferentes según la naturaleza del trabajo, como si hay penetración, empuje auxiliar y otros estados diferentes para mejorar la eficiencia de producción.
25. Con múltiples configuraciones de parámetros de retardo, se puede establecer el desfase de tiempo más apropiado para cada eje de acción para satisfacer diversos requisitos de cambio de doblado.
26. Con la función de detección automática de cada botón y placa de salida/entrada de circuito, se puede encontrar fácilmente la ubicación posible de la falla.
27. La máquina está equipada con un sistema de lubricación automática para proteger las partes de transmisión de la máquina y prolongar la vida útil de la máquina.
28. El control de la máquina utiliza control de bucle cerrado. Parámetros técnicos

3. Tabla de configuración

Observación:

1: Equipamiento aleatorio: gabinete operativo móvil, interruptores de inicio y parada, un juego de herramientas, y un manual de operación;

2: La máquina tiene garantía de reparación por un año y servicio de por vida;

3: Emitir una factura del 17% de IVA;

4: Método de transporte: transporte por carretera, entrega gratuita al fabricante;

5: El proveedor es responsable de la instalación y puesta en marcha del equipo y la formación de los operadores del comprador;

6: Si tiene alguna pregunta, por favor llámenos.
